产品名称

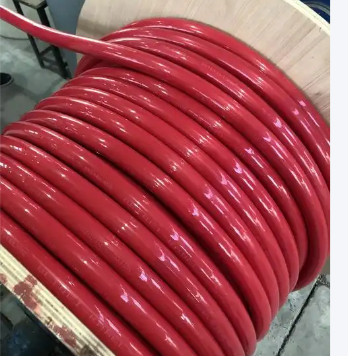

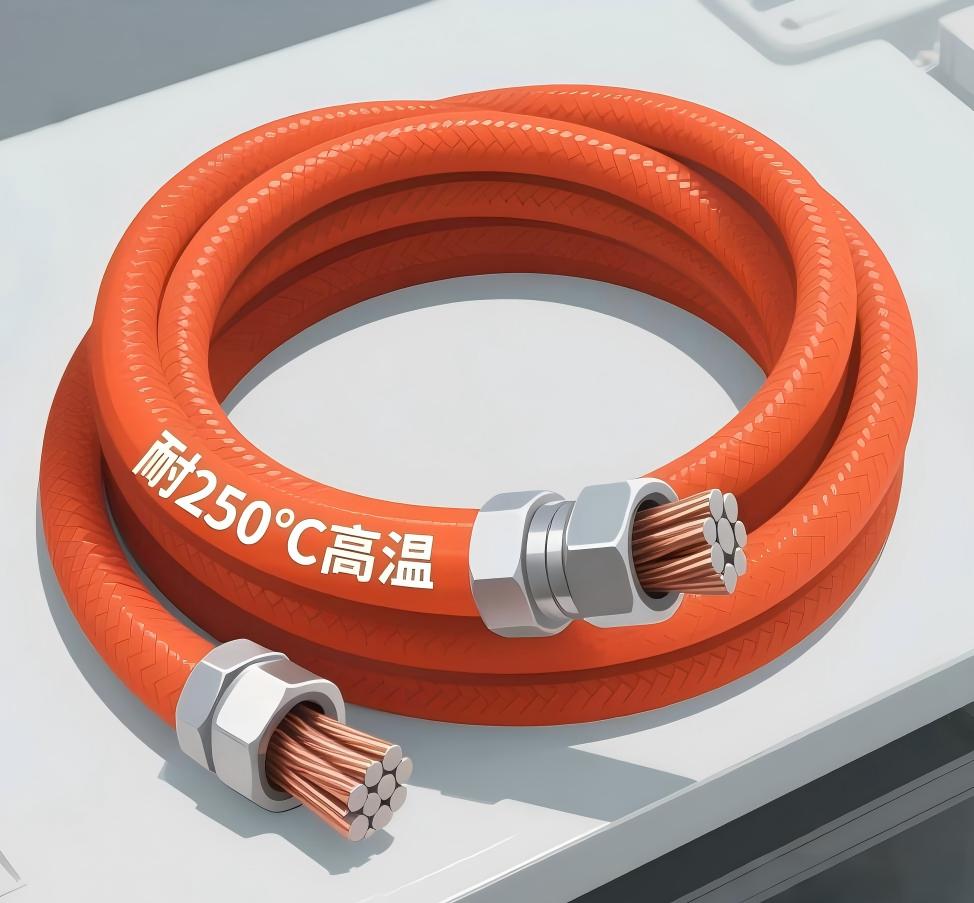

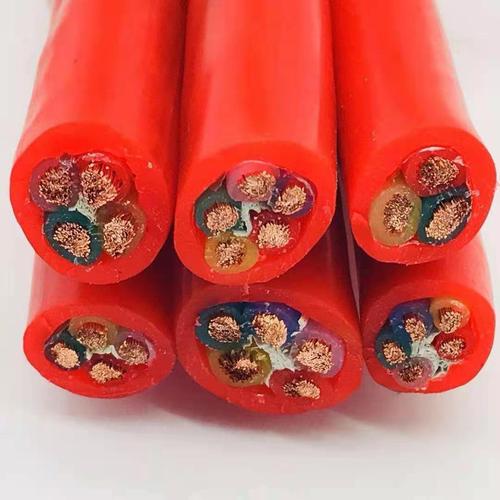

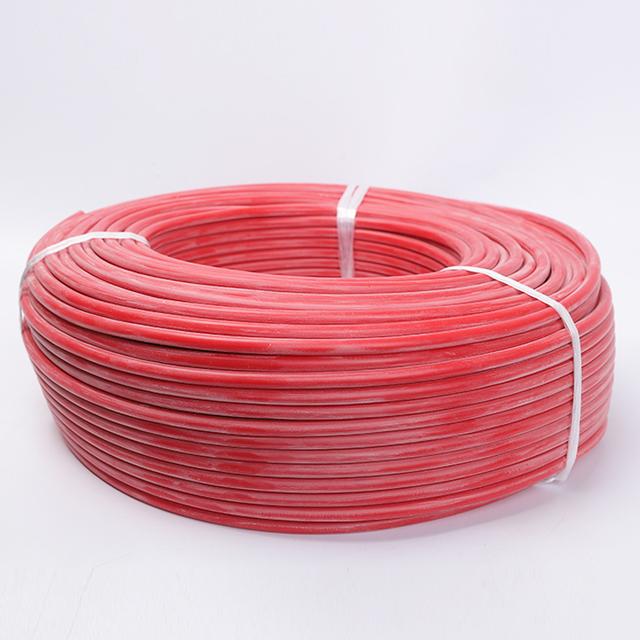

氟塑料绝缘硅橡胶护套高温控制电缆

适用范围

本产品适用于冶金、石油、化工以及发电厂等工矿业，在高温条件下和恶劣环境中（如酸、碱、油水、低温条件）作为各种电器、仪表及自动装置用线，供交流额定电压450/750V及以下的控制、监控及保护电路等场合下使用。

使用特性

额定电压：U0/U为450/750V。

电缆导体的长期允许工作温度不超过200℃。

电缆的敷设温度应不低于：固定敷设-60℃。非固定敷设-20℃。

推荐的允许弯曲半径：

无铠装层的电缆应不小于电缆外径的6倍；

有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍；

有屏蔽层结构的软电缆应不小于电缆 10倍。

型号和名称

型 号 名   称 主要使用范围

KFG 铜芯氟塑料绝缘硅橡胶护套高温控制电缆 敷设在室内、电缆沟、管道固定场合

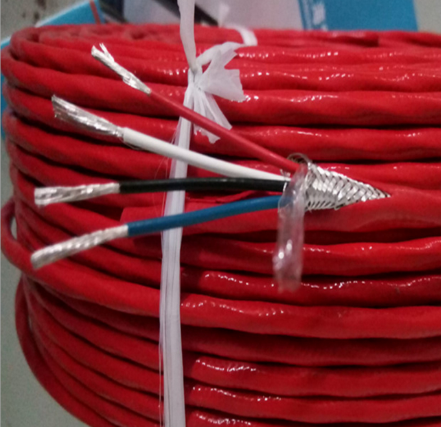

KFGP 铜芯氟塑料绝缘硅橡胶护套铜丝编织屏蔽高温控制电缆 敷设在室内、电缆沟、管道要屏蔽的固定场合

KFGP2 铜芯氟塑料绝缘硅橡胶护套铜带屏蔽高温控制电缆 敷设在室内、电缆沟、管道要求屏蔽的固定场合

KFG22 铜芯氟塑料绝缘硅橡胶护套钢带铠装高温控制电缆 敷设在室内、电缆沟、直埋等能承受较大机械外等固定场合

KFGR 铜芯氟塑料绝缘硅橡胶护套软芯高温控制电缆 敷设在室内移动要求柔软等场合

KFGRP 铜芯氟塑料绝缘硅橡胶护套铜丝编织屏蔽软芯高温控制电缆 敷设在室内移动要求柔软、屏蔽等场合

KFGRP2 铜芯氟塑料绝缘硅橡胶护套铜带屏蔽软芯高温控制电缆 敷设在室内移动要求柔软、屏蔽等场合

注：1.若用镀锡线芯电缆则在型号后加“X”，如KFGX；

2.采用镀锡屏蔽，把型号后的字母“P”更换“P1”。

电缆规格

型号 额定电压 导体标称截面（mm2）

0.75 1.0 1.5 2.5 4 6 10

芯数

KFG 450/750V 2~61 2~14 2~10

KFGP 2~61 2~14 2~10

KFGP2 4~61 2~14 2~10

KFG22 3~61 3~14 3~10

KFGR 2~61 2~14 2~10

KFGRP 2~61 2~14 2~10
