1  产品简介
    防火电缆是具有阻燃性能的耐火电缆，一般是指氧化镁、云母等无机材料为绝缘的矿 物绝缘电缆（MI电缆）或具有类似性能的电缆。

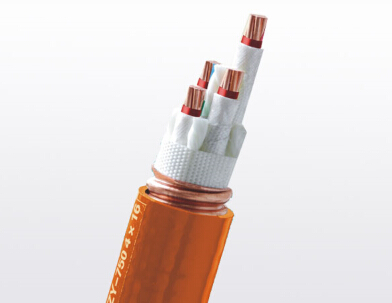

    额定电压750V柔性无机物绝缘防火电力电缆是传统的矿物绝缘电缆的更新换代产品。它采用实心或绞合铜线做导体，介电性能优异的云母、二氧化硅等无机带材做绝缘，铜、不锈钢等金属材料做密封护层，使电缆既保留了传统的矿物绝缘电缆的耐高温、防火、低烟无 毒、耐老化等特性，同时又克服了其弯曲性能差，易吸潮；接头多、安装施工不方便；制造 设备昂贵、工艺复杂、产量低、能耗高、制造长度受限制等诸多缺点。为防火电缆的广泛应 用创造了更加有力的条件。
    本产品适合在大型商场、医院、写字楼、地铁等人口稠密的场所，海上石油平台、化工 厂、冶炼厂、博物馆、计算机中心等重要设施内使用。具有很高的安全可靠性能。
2 执行标准
Q/ZL35—2009《额定电压750V柔性无机绝缘防火电力电缆》
注：本标准参照国家标准GB/T 13033.1—2007《额定电压750V及以下矿物绝缘电缆及终端 第1部分：
电缆和GB/T 5023.3—2008《额定电压450/750V及以下聚氯乙烯绝缘电缆 第3部分：固定布线用无护套
电缆》编制。
3  电缆型号和规格
电缆型号见表1，规格见表2。
表1  电缆型号和名称

型    号	名       称
BWT（Z）	铜芯柔性无机绝缘（皱纹）铜护套防火电力电缆
BWG（Z）	铜芯柔性无机绝缘（皱纹）不锈钢护套防火电力电缆
BWT（Z）V	铜芯柔性无机绝缘（皱纹）铜护套聚氯乙烯外套防火电力电缆
BWG（Z）V	铜芯柔性无机绝缘（皱纹）不锈钢护套聚氯乙烯外套防火电力电缆
BWT（Z）Y	铜芯柔性无机绝缘（皱纹）铜护套聚烯烃外套防火电力电缆
BWG（Z）Y	铜芯柔性无机绝缘（皱纹）不锈钢护套聚烯烃外套防火电力电缆
注：如电缆有其它燃烧性能要求时，按GB/T 19666-2005规定在表中型号前加上相应的符号，中间用“-”连接。 例如：A类阻燃低烟无卤铜芯柔性无机绝缘皱纹铜护套防火电力电缆，表示为：WDZA- BWTZY

表2 电缆规格

型  号	电  压 V	芯  数	截面积  mm²
BWT（Z）     BWG（Z） BWT（Z）V    BWG（Z）V BWT（Z）Y    BWG（Z）Y	450/750 V	1	10～400
		2  3  4	1～150

4  产品使用特性
4.1  额定电压：450/750 V。
4.2  电缆导体***高额定温度: 正常运行时：90℃，短路时（***长持续5秒）：250℃

4.3  电缆具有耐火特性。

4.4  不锈钢护套适用于具有防腐要求的场合。

4.5  电缆敷设时***小弯曲半径为25D（D为电缆外径）。

4.6  电缆不受敷设位差的限制。敷设时环境温度应不低于0℃。
